औद्योगिक माउंटिंग और परिशुद्धता अनुप्रयोगों के लिए कस्टम बड़े बेलनाकार मैग्नेट

औद्योगिक उपकरण और यांत्रिक असेंबलियों में, चुंबक को आकर्षण प्रदान करने के अलावा और भी बहुत कुछ करने की आवश्यकता होती है। इसे माउंटिंग स्थान में फिट होना चाहिए, आवश्यक चुंबकीय बल प्रदान करना चाहिए और आसपास के घटकों के साथ काम करना चाहिए। जब मानक आकार या माउंटिंग विकल्प इन आवश्यकताओं को पूरा नहीं करते हैं,कस्टम बड़े बेलनाकार मैग्नेटअधिक उपयुक्त विकल्प प्रदान करें।

जिंकोन उपकरण निर्माताओं और औद्योगिक अनुप्रयोगों के लिए कस्टम एनडीएफईबी मैग्नेट की आपूर्ति करता है। खरीदार अपने उत्पाद डिजाइन के अनुसार चुंबक आयाम, ग्रेड, सतह खत्म और अन्य तकनीकी आवश्यकताओं को निर्दिष्ट कर सकते हैं। यांत्रिक फिक्स्चर, हटाने योग्य पैनल, या कस्टम माउंटिंग घटकों से जुड़ी परियोजनाओं के लिए, ये विवरण यह निर्धारित करने में मदद करते हैं कि चुंबक इच्छित उद्देश्य के अनुसार काम करेगा या नहीं।

केवल आकार के आधार पर चुंबक का चयन करने के बजाय, डिज़ाइन की पुष्टि करने से पहले स्थापना विधि, काम करने की स्थिति और आवश्यक धारण बल पर विचार करना उचित है।

कस्टम बड़े बेलनाकार मैग्नेट के लिए डिज़ाइन आवश्यकताएँ

चुंबकीय ग्रेड और धारण बल

चुंबक ग्रेड उत्पाद चयन का एक महत्वपूर्ण हिस्सा है, लेकिन यह स्वयं धारण बल का निर्धारण नहीं करता है। संपर्क सतह, वायु अंतराल, इस्पात घटक ज्यामिति, और लागू भार की दिशा सभी परिणाम को प्रभावित कर सकते हैं।

जिंकोन का संदर्भ उत्पाद N35 NdFeB सामग्री का उपयोग करता है, जिसमें कम से कम 11.8 kG का अवशेष और कम से कम 12 kOe की आंतरिक जबरदस्ती होती है। यह ग्रेड डिज़ाइन के आधार पर सामान्य औद्योगिक अनुप्रयोगों की एक श्रृंखला के अनुरूप हो सकता है।

एक कस्टम प्रोजेक्ट के लिए, खरीदारों को अपेक्षित भार, बढ़ते व्यवस्था और परिचालन की स्थिति प्रदान करनी चाहिए। ये विवरण इंजीनियरिंग टीम को केवल नाममात्र ताकत के आधार पर ग्रेड की सिफारिश करने के बजाय आवश्यक चुंबकीय गुणों का आकलन करने में मदद करते हैं।

आयामी सहनशीलता और माउंटिंग फ़िट

एक चुंबक जो अपने आवास में फिट नहीं होता है, असेंबली समस्याएं पैदा कर सकता है, भले ही इसका चुंबकीय प्रदर्शन विनिर्देशों को पूरा करता हो। यह विशेष रूप से तब प्रासंगिक होता है जब बेलनाकार चुम्बकों को मशीनी छिद्रों में फिट होना चाहिए या अन्य सटीक घटकों के साथ संरेखित होना चाहिए।

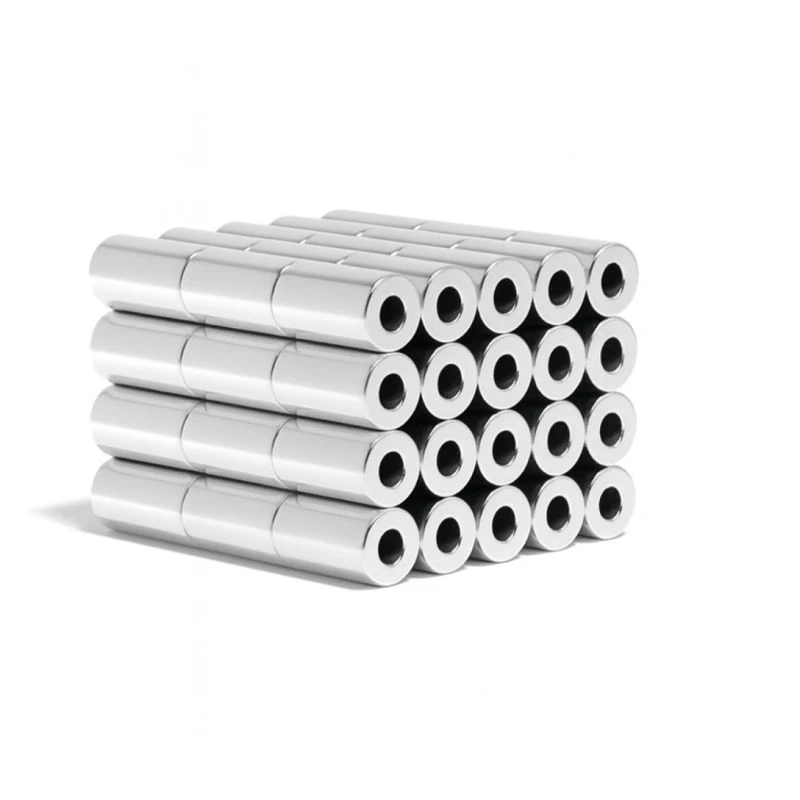

संदर्भ N35 बेलनाकार चुंबक का आयाम D10 × D4 × 20 मिमी और घोषित आयामी सहनशीलता ±0.05 मिमी है। ऑर्डर देने से पहले खरीदारों को उत्पाद ड्राइंग पर आयाम नोटेशन और प्रत्येक सुविधा के कार्य की पुष्टि करनी चाहिए।

के लिएकस्टम बड़े बेलनाकार मैग्नेट, जिंकोन उचित कॉन्फ़िगरेशन स्थापित करने के लिए चित्र, नमूने और आयामी आवश्यकताओं की समीक्षा कर सकता है। उद्धरण चरण में स्पष्ट विशिष्टताएँ नमूनाकरण और उत्पादन के दौरान परिवर्तनों को कम करने में भी मदद करती हैं।

चांदी-लेपित सतह खत्म

सतह की फिनिश चुंबक की उपस्थिति और उसके कामकाजी वातावरण के लिए उपयुक्तता दोनों को प्रभावित करती है। जब तैयार घटक को किसी विशेष उपस्थिति या सतह के उपचार की आवश्यकता होती है तो चांदी के रंग की कोटिंग निर्दिष्ट की जा सकती है।

हालाँकि, कोटिंग वास्तविक अनुप्रयोग से मेल खाना चाहिए। यदि चुंबक नमी, सफाई एजेंटों, या संक्षारक स्थितियों के संपर्क में आएगा, तो खरीदारों को आपूर्तिकर्ता के साथ कोटिंग सामग्री और आवश्यक संक्षारण-प्रतिरोध प्रदर्शन की पुष्टि करनी चाहिए।

इस कारण से, परियोजना के अंत में इसे अंतिम विवरण के रूप में मानने के बजाय चुंबक ग्रेड और आयामों के साथ कोटिंग की आवश्यकता को परिभाषित करना उपयोगी है।

मैकेनिकल असेंबलियों के लिए माउंटिंग समाधान

बेलनाकार चुंबक का चयन करते समय माउंटिंग एक और महत्वपूर्ण विचार है। कुछ असेंबलियों में, चिपकने वाला बंधन उपयुक्त नहीं हो सकता है, जबकि एक यांत्रिक फिक्सिंग विधि उत्पाद संरचना के लिए बेहतर अनुकूल हो सकती है।

कस्टम बेलनाकार मैग्नेटउपकरण फिक्स्चर, हटाने योग्य कवर, चुंबकीय धारकों और अन्य अनुप्रयोगों के लिए बढ़ते छेद पर विचार किया जा सकता है जिनके लिए एक परिभाषित स्थापना स्थिति की आवश्यकता होती है। छेद के आयाम और आसपास की संरचना को इच्छित फिक्सिंग विधि के अनुरूप डिज़ाइन किया जाना चाहिए।

विशिष्ट अनुप्रयोगों में शामिल हैं:

•औद्योगिक उपकरण:चयनित कवर, गार्ड और फिक्स्चर के लिए चुंबकीय प्रतिधारण।

•मैकेनिकल असेंबलियाँ:आवासों या माउंटिंग संरचनाओं में फिट किए गए कस्टम चुंबकीय घटक।

•वैज्ञानिक उपकरण:विशिष्ट सेटअपों के लिए डिज़ाइन किए गए चुंबकीय धारक और पोजिशनिंग फिक्स्चर।

•भंडारण और प्रदर्शन प्रणालियाँ:कार्यशाला संगठन और उत्पाद प्रदर्शन के लिए चुंबकीय बढ़ते घटक।

•स्वचालन उपकरण:कस्टम मशीनरी में एकीकृत चुंबकीय प्रतिधारण या पोजिशनिंग घटक।

नियोडिमियम मैग्नेट अपेक्षाकृत भंगुर होते हैं, इसलिए यांत्रिक स्थापना के लिए देखभाल की आवश्यकता होती है। पेंच का दबाव, प्रभाव और असमान संपर्क छिलने या टूटने का कारण बन सकता है। इसलिए इंजीनियरों को डिज़ाइन के दौरान माउंटिंग संरचना, स्क्रू क्लीयरेंस और लोड दिशा पर विचार करना चाहिए।

यदि आपके प्रोजेक्ट को एक विशिष्ट छेद व्यवस्था की आवश्यकता है, तो आयाम और फिक्सिंग विधि दिखाने वाला एक चित्र प्रदान करें। यह आपूर्तिकर्ता को उत्पादन विवरण की पुष्टि करने से पहले डिज़ाइन की समीक्षा करने की अनुमति देता है।

जिंकोन के संदर्भ चुंबक की तकनीकी विशिष्टताएँ

निम्नलिखित विशिष्टताएं संदर्भ उत्पाद का वर्णन करती हैं और खरीदारों को उनकी प्रारंभिक आवश्यकताएं तैयार करने में मदद कर सकती हैं।

ये मान संदर्भ कॉन्फ़िगरेशन पर लागू होते हैं, प्रत्येक कस्टम डिज़ाइन पर नहीं। अनुमोदित ड्राइंग और तकनीकी आवश्यकताओं के अनुरूप अंतिम विनिर्देश की पुष्टि की जानी चाहिए।

उदाहरण के लिए, एक प्रोजेक्ट जिसके लिए एक अलग व्यास, समग्र लंबाई, चुंबकीय ग्रेड या ऑपरेटिंग तापमान की आवश्यकता होती है, उसे एक अलग कॉन्फ़िगरेशन की आवश्यकता हो सकती है। खरीदारों को यह भी पुष्टि करनी चाहिए कि क्या सूचीबद्ध D4 आयाम एक आंतरिक छेद, साथ ही इच्छित माउंटिंग व्यवस्था को संदर्भित करता है।

चुंबकीय घटकों के लिए निरीक्षण मानक

आयामी सटीकता चुंबक गुणवत्ता का केवल एक हिस्सा है। खरीदारों को यह भी जानना होगा कि आपूर्ति किए गए चुंबक सहमत चुंबकीय और सतह आवश्यकताओं को पूरा करते हैं या नहीं।

परियोजना के आधार पर, जिंकोन की निरीक्षण व्यवस्था में कच्चे माल की जांच, प्रक्रिया में निगरानी और प्री-शिपमेंट परीक्षण शामिल हो सकते हैं। प्रासंगिक जांच में शामिल हो सकते हैं:

•चुंबकीय गुण और चुंबकीय प्रवाह

•आयाम और दृश्य उपस्थिति

•कोटिंग आसंजन

•निर्दिष्ट होने पर नमक स्प्रे परीक्षण

ऑर्डर की पुष्टि के दौरान परीक्षण रिपोर्ट पर चर्चा की जा सकती है, जिससे दोनों पक्ष उत्पादन से पहले निरीक्षण वस्तुओं और स्वीकृति मानदंडों पर सहमत हो सकते हैं।

सख्त असेंबली सहनशीलता या परिभाषित पर्यावरणीय आवश्यकताओं वाली परियोजनाओं के लिए, तकनीकी दस्तावेज में इन मानदंडों को निर्दिष्ट करना सहायक होता है। यह आपूर्तिकर्ता को उत्पादन और अंतिम निरीक्षण के लिए एक स्पष्ट संदर्भ देता है।

अनुकूलन, नमूनाकरण और उत्पादन

सीधे अनुप्रयोग के लिए एक मानक चुंबक विनिर्देश पर्याप्त हो सकता है। हालाँकि, उपकरण निर्माताओं को अक्सर अपने उत्पाद डिज़ाइन के अनुरूप विभिन्न आयामों, सतह फ़िनिश या माउंटिंग व्यवस्था की आवश्यकता होती है।

जिंकोन समर्थन करता हैकस्टम चुंबकनमूना सत्यापन और उत्पादन योजना के माध्यम से आवश्यकता समीक्षा से परियोजनाएं। खरीदार मूल्यांकन के लिए चित्र, भौतिक नमूने या तकनीकी आवश्यकताओं की सूची जमा कर सकते हैं।

नमूना लेने के लिए संदर्भ लीड समय 7-15 दिन और बड़े पैमाने पर उत्पादन के लिए 20-30 दिन है। वास्तविक कार्यक्रम डिज़ाइन, सामग्री उपलब्धता, ऑर्डर मात्रा और नमूना अनुमोदन प्रक्रिया पर निर्भर करते हैं। परियोजना चरण के अनुसार न्यूनतम आदेश मात्रा पर भी चर्चा की जा सकती है।

सटीक उद्धरण तैयार करने में सहायता के लिए, अपनी पूछताछ में निम्नलिखित जानकारी शामिल करें:

•आवश्यक व्यास, लंबाई और छेद आयाम

•चुंबक ग्रेड और चुंबकीय प्रदर्शन आवश्यकताएँ

•सतह कोटिंग और ऑपरेटिंग तापमान

•आवेदन विवरण और माउंटिंग विधि

•अनुमानित ऑर्डर मात्रा और डिलीवरी शेड्यूल

शुरुआत में ये विवरण प्रदान करने से डिज़ाइन का आकलन करना और नमूना शुरू होने से पहले किसी भी तकनीकी प्रश्न की पहचान करना आसान हो जाता है।
